電感問題

屏蔽電感和非屏蔽電感應如何進行區分?

2018-08-20 14:29:56

  相信很多人對于屏蔽電感與非屏蔽電感比較的混淆。根據磁屏蔽性能的不同,產生了屏蔽電感與非屏蔽電感這兩種不同的叫法,屏蔽電感中有貼片電感,也有工字電感,同樣的非屏蔽電感也是如此。
  那我們?nèi)绾螌?duì)屏蔽電感以及非屏蔽電感進行快速區呢?他們之間有哪些區別?下面谷景電子小編將從以下三個方面進行講述。
  一、外觀上區分屏蔽電感與非屏蔽電感
  屏蔽電感外部帶有磁屏蔽結構,所以從外觀上能看到線圈繞組的一定是非屏蔽電感,屏蔽電感從外觀上是看不到線圈繞組的。
  但有一例外需要注意:看不到線圈的不一定是屏蔽電感,也有可能是帶有熱伸縮套管的工字電感。

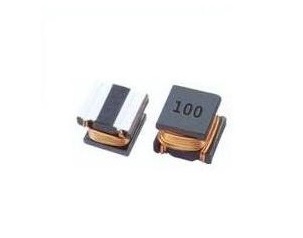

非屏蔽電感

非屏蔽電感

  二、磁路組成結構上區分屏蔽電感與非屏蔽電感
  1.屏蔽電感磁路結構為閉磁路結構:閉磁路結構是由磁性材料組成,磁阻抗非常小,代表磁芯為環形磁芯,是閉磁路結構
  2.非屏蔽電感磁路結構為開磁路:由于磁路組成結構裸露,具有非常明顯的氣隙,其阻抗比較的大,代表磁芯為U型、EE型磁芯

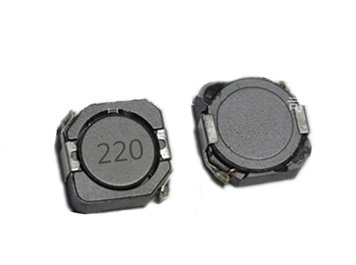

屏蔽電感

屏蔽電感

三、性能上區分屏蔽電感與非屏蔽電感
  1.由于屏蔽電感和非屏蔽電感磁屏蔽結構不同,在相同電感以及工作電流下,屏蔽電感的體積要大于非屏蔽電感。
  2.非屏蔽電感具有高飽磁率、小體積、低阻抗的特點。主要集中在插件電感、部分貼片電感GCD系列(快被屏蔽電感取代)、棒形電感。
  3.屏蔽電感具有大功率、低電阻、大電流的特點。主要用在對EMC有著高要求的電路中,涉及到信號傳輸,智能計算等等,例如手機、計算機、高品質音響等等。
